Toplotna izolacija
EKO za prvo fazo navaja več kot 11.000 m² fasade z izolacijo EPS. Za stavbo E opisuje več kot 3.000 m² fasade s kameno volno. Izolacijski sloj omejuje prehajanje toplote skozi ovoj stavbe.
Od zasnove do izvedbeKakovost ima
Kakovost ima
svoje podrobnosti.
Dve arhitekturni celoti. Skupni zeleni prostor. Materiali in rešitve, ki oblikujejo značaj Lagoma — od fasade do temeljev.
Dva avtorska pristopaRazlična značaja.
Različna značaja.
Skupen občutek doma.
Arhitektura se odziva na bližino gozda in bajerja, razmerja med stavbami ter vsakdanje poti stanovalcev.
Počivašek Petranovič × Bevk Perović
Šest stavb v zelenih odtenkih.
Prvo celoto sestavljata dva niza po treh blokov s skupno garažo. Zelena barva proti gozdu postopoma temni in stavbe vizualno povezuje z zaledjem. Grobi omet, barvno usklajena okna in podaljšane police dajejo fasadam enoten značaj.

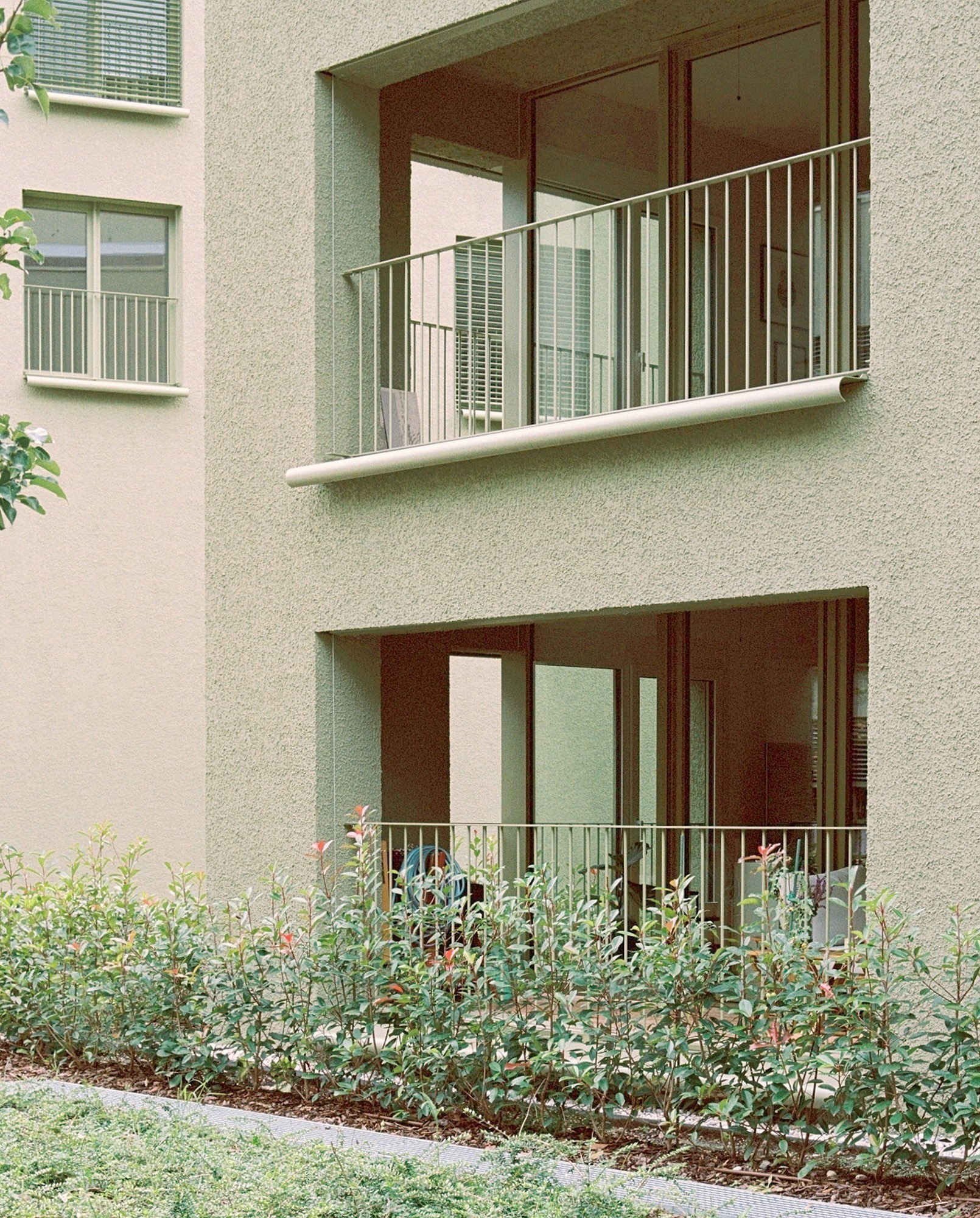

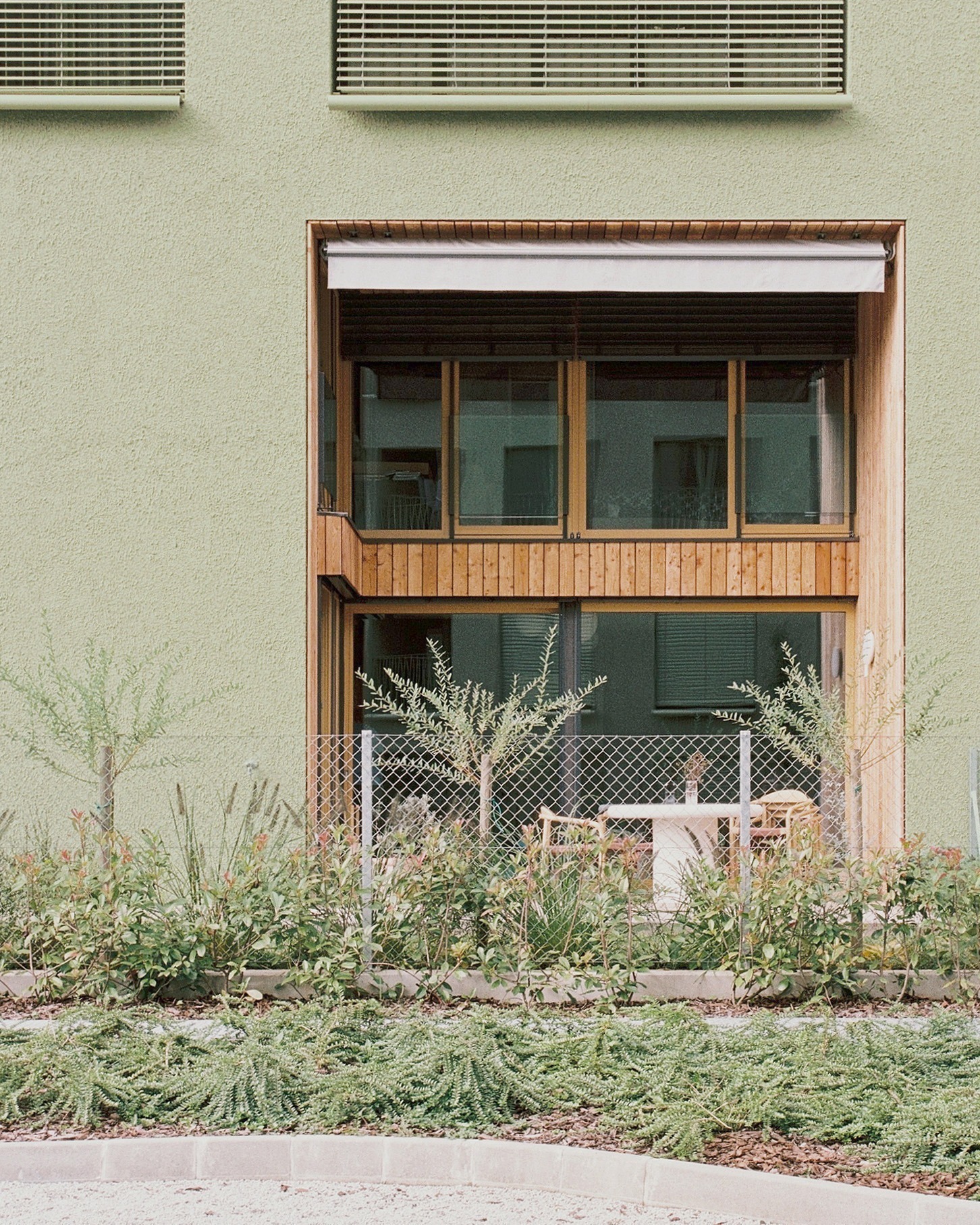

Vogalna okna širijo poglede iz dnevnih prostorov. Pritlični dupleksi z vrtovi in stanovanja na terasnih etažah dodajajo različne načine bivanja; izbrane dele poudarja lesena obloga. Krajinsko zasnovo poti in zelenih obročev okoli stavb je izdelal Studio AKKA.
Vir: Arhitekti Počivašek Petranovič × Bevk Perović arhitekti
Gužič Trplan Arhitekti
Štiri stavbe, zasnova s prvo nagrado.
Drugo celoto sestavljajo štirje večstanovanjski objekti. Gužič Trplan navaja 16.550 m² objektov na zemljišču velikosti 8.440 m² in prvo nagrado na vabljenem arhitekturno-urbanističnem natečaju.

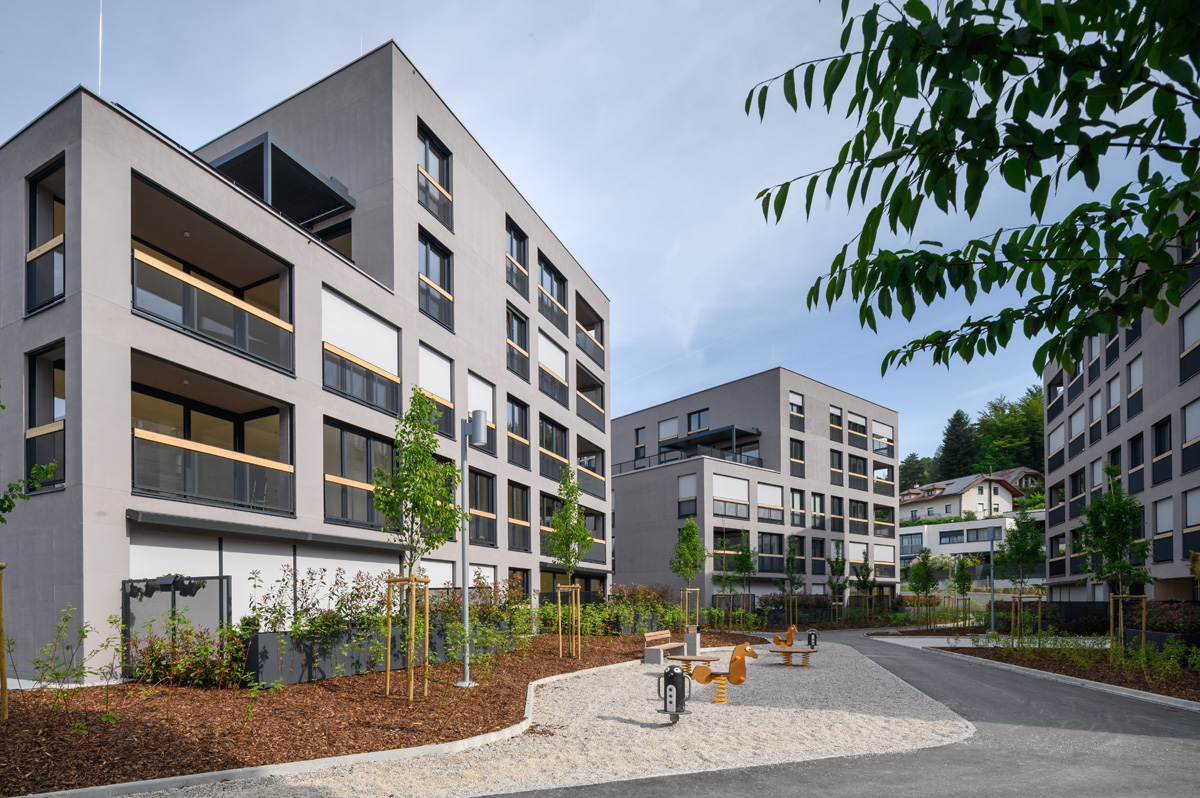

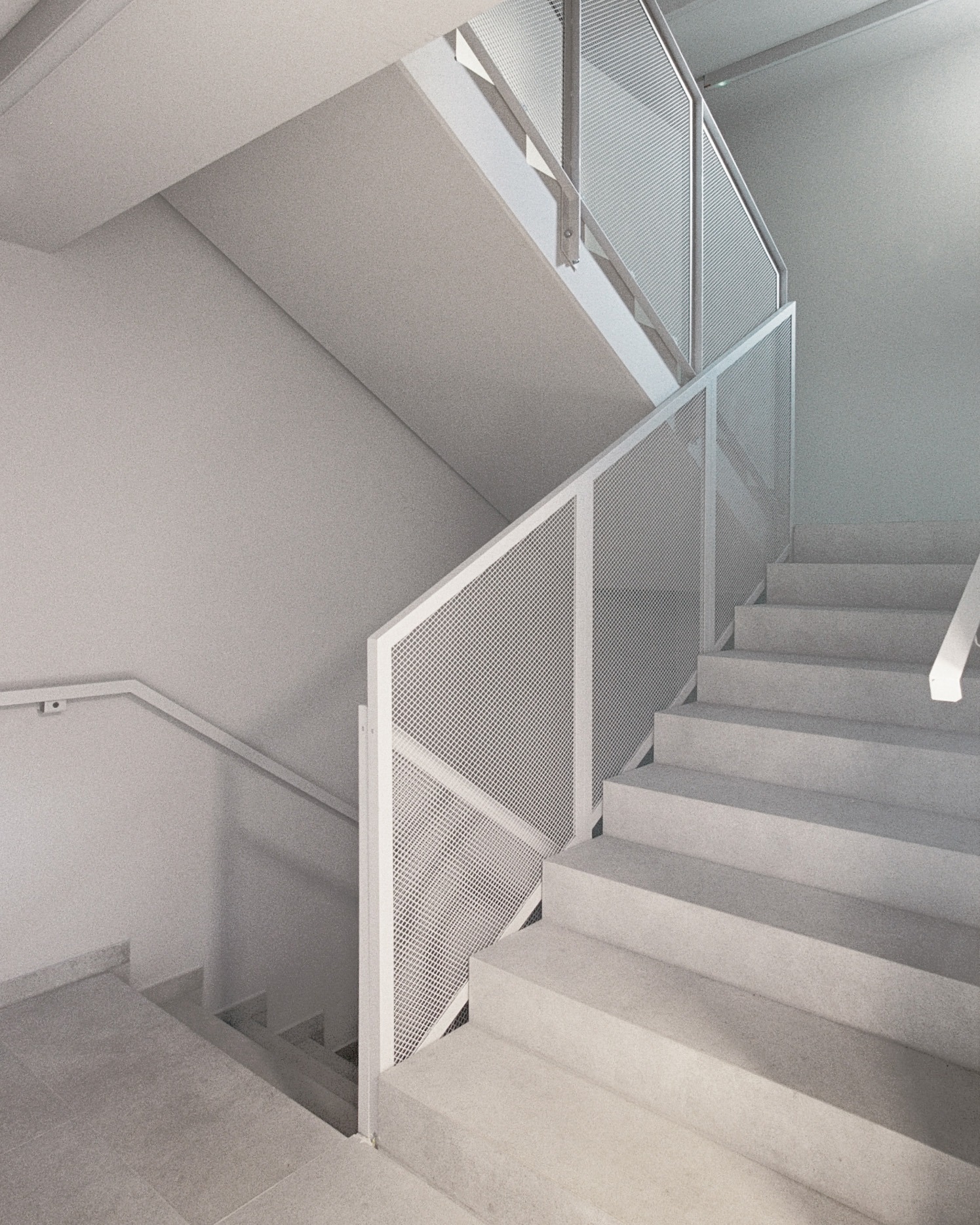

Fotografije Mirana Kambiča pokažejo členjene sive volumne, lože, zasaditve in poti med stavbami. V notranjosti so skupna stopnišča oblikovana kot svetli, zadržani prostori.
Arhitekturni vizualizacijiPreden je soseska
Preden je soseska
zaživela.

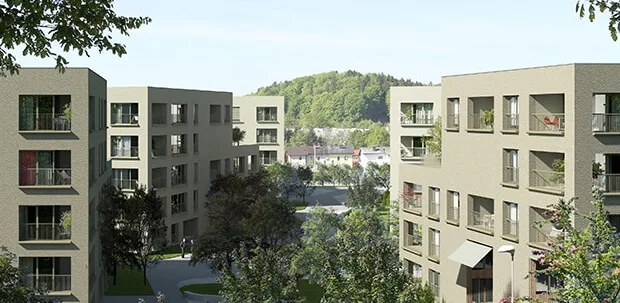

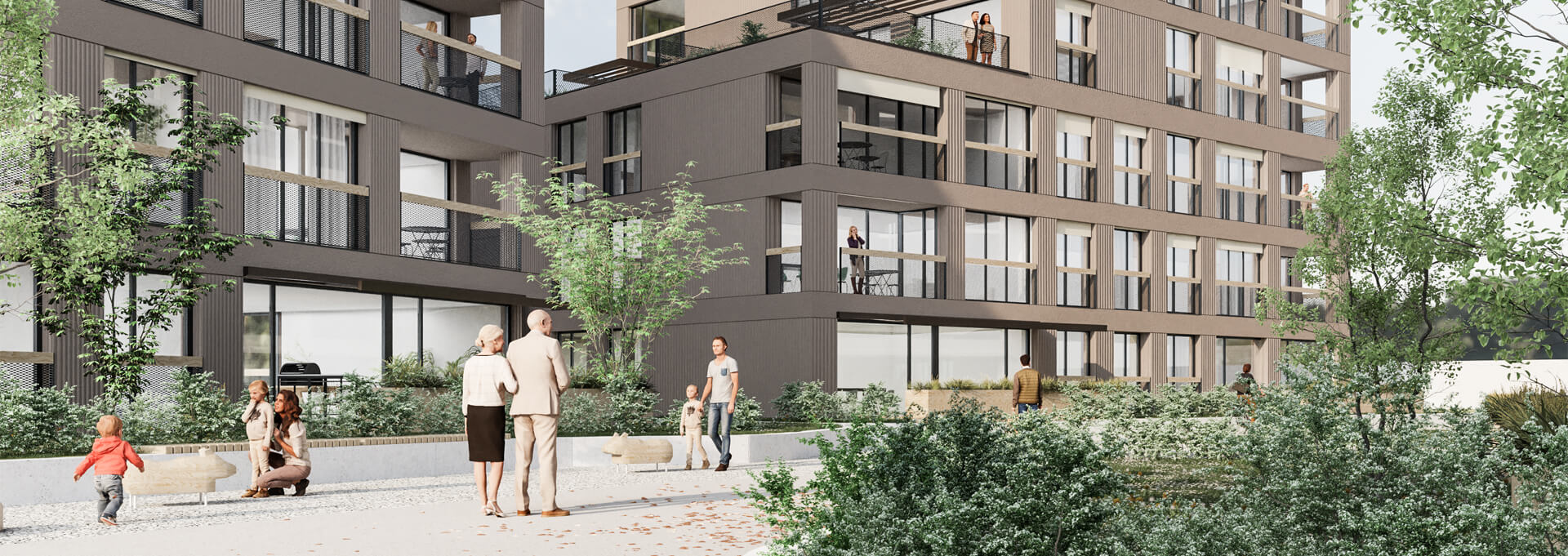

Dva pogleda na načrtovano sosesko: zeleni bloki ob skupnem dvorišču in zasnova drugega dela Lagoma. Vizualizaciji prikazujeta zamisel pred izvedbo; dokončano arhitekturo predstavljajo fotografije na tej strani in v galeriji.
Ovoj prve fazeBarva, tekstura
Barva, tekstura
in toplina lesa.
Fasada je hkrati zunanja podoba doma in večplastni ovoj stavbe.
Izrazit omet
Zaključek z valjčkanim ometom 6 mm ustvari prepoznavno grobo površino. Tekstura je del arhitekturne zamisli zelenih fasad.
Prezračevana lesena obloga
Na več kot 300 m² je po navedbi izvajalca uporabljena macesnova obloga v prezračevani izvedbi. Les dopolni omet na izbranih delih stavb.
Vir: EKO Ljubljana · fasade prve faze
Pod površjemPomembno je tudi tisto,
Pomembno je tudi tisto,
česar ne vidimo.
Pod zemljo ostanejo skriti sloji, ki ščitijo konstrukcijo pred vodo. Mapeijeva dokumentacija pokaže njihovo zaporedje: od priprave podlage do tesnjenja stikov in ureditve odvodnjavanja.
Najprej podlaga
Na podložni beton so položili plošče toplotne izolacije XPS. Nad njimi je sledila hidroizolacijska membrana Mapeproof AL AP iz polietilena visoke gostote — zaščitni sloj pod betonsko konstrukcijo.
Membrana in beton
Posebna lepilna plast membrane omogoča neprekinjeno vez z betonom. Namen te povezave je omejiti prehajanje vode med hidroizolacijo in konstrukcijo. Fotografije dokumentirajo tudi nadaljnje polaganje armature in betoniranje plošče.
Pozornost na stikih
Posamezne pasove membrane povezujejo zatesnjeni preklopi s trakom Mapeproof AL Tape D10 AP. Pri pilotu je dokumentirana še uporaba cementne malte Planiseal 88 in tekoče membrane Mapeproof Liquid Membrane.
Zaščita se nadaljuje po stenah
Stenske površine so najprej premazali z bitumenskim temeljnim premazom, nato pa nanje s segrevanjem pritrdili bitumenske trakove. Prehod med talno membrano in stensko hidroizolacijo povezuje tesnilni trak Mapeproof SA Tape.
Preden gradbena jama izgine
Po izvedbi talne in stenske hidroizolacije so zaščitili njeno površino, uredili drenažno odvodnjavanje in zasuli gradbeno jamo. Posnetki tako ohranjajo pogled na dela, ki v dokončani soseski niso več vidna.
Vir: Mapei · Moderna soseska Lagom Črnuški bajer · Mapei · projektni zapis
- Investitor
- ZL Living
- Glavni izvajalec
- CGP, Novo mesto
- Opisana hidroizolacijska dela
- Izopoks
- Nadzor po projektni referenci
- Consilium
Opis se nanaša na dela, dokumentirana v Mapeijevi objavi. Posameznih rešitev ni mogoče samodejno pripisati vsaki stavbi ali stanovanju.
Pot do končne oblikeOd temeljev do
Od temeljev do
končne podobe.
RINGER pri gradnji dokumentira stenski opaž Master ter stropni opaž AluDEK v kombinaciji s sistemom Flex. Navaja tudi odra 3S in DG, pripravo izvedbenih načrtov ter načrtovanje opažne tehnologije.

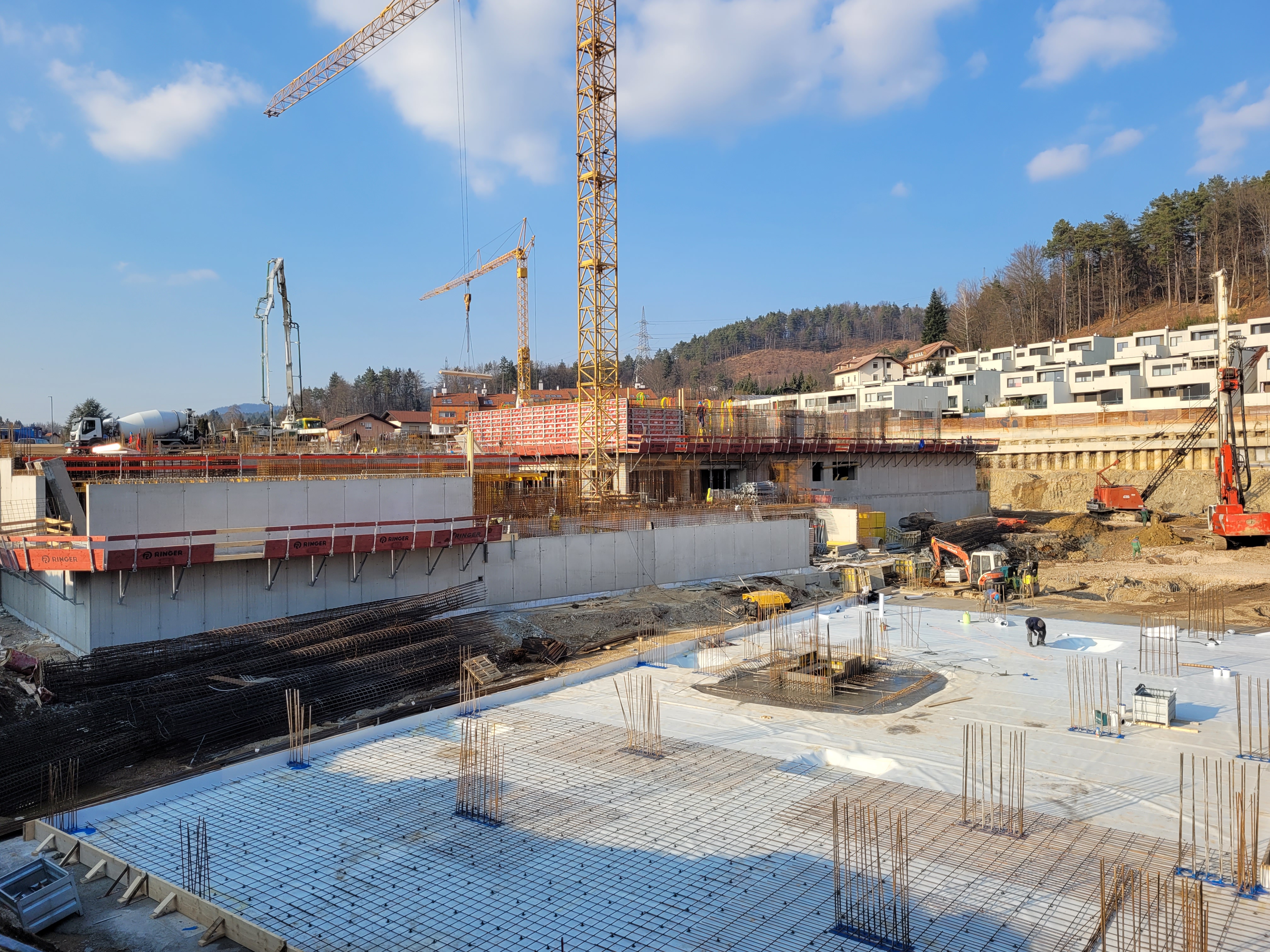

Fotografije pokažejo konstrukcijo v nastajanju: opore, opažne plošče in delovne površine, ki pri betoniranju določajo obliko sten in stropov.
Vir: RINGER · opažna tehnologija
Celotna galerija gradnjeDetajli konstrukcijeTišji koraki.
Tišji koraki.
Premišljeni stiki.
Schöck v svoji referenci za Lagom potrjuje uporabo elementov Tronsole® in protiprebojne armature Bole®.
Zvok stopinj ostane bliže stopnišču.
Tronsole® je sistem za zvočno ločevanje stopniščnih elementov. Namenjen je zmanjšanju prenosa udarnega zvoka prek priključkov v konstrukcijo stavbe.
Ojačitev tam, kjer se sile zgostijo.
Armatura Bole® je namenjena zaščiti armiranobetonskih plošč pred prebojem ob podporah. To je eden od konstrukcijskih detajlov, ki po zaključku gradnje ostanejo skriti.
Vir: Schöck · Črnuški bajer – Lagom
Referenca potrjuje navedena sistema; ne navaja meritev zvočne izolacije posameznih stanovanj.
Iz prve roke
Več v projektnih virih.
Arhitekturne zamisli, izvedbeni detajli in fotografije sodelujočih projektantov ter izvajalcev.
Schöck · Črnuški bajer – LagomProstorož · Črnuški bajerCGP · Črnuški bajer 1Arhitekti Počivašek Petranovič × Bevk Perović arhitektiGužič Trplan ArhitektiMestna občina Ljubljana · prenova Črnuškega bajerjaMapei · Moderna soseska Lagom Črnuški bajerMapei · projektni zapisRINGER · opažna tehnologijaEKO Ljubljana · fasade prve faze
Viri opisujejo različne dele soseske in faze izvedbe. Projektni obsegi in materiali so zato navedeni ob pripadajočem viru.
